屋外用無停電電源


河川の状態監視や通信放送などの重要インフラの途切れの無い運用のため、屋外・現場での電力を確保します。

商用電源、あるいは太陽光パネルにより内蔵するバッテリーを充電し、停電時や夜間にも電力を供給して機器の動作を継続できるようにします。

長年に渡り発電所、空港など重要インフラの電源を提供してきた経験から、“壊れない電源”として高い信頼性のある屋外用無停電電源です。ご要求に合わせてカスタマイズが可能です。


・太陽光独立電源供給器

ソーラーパネルで発電した電力でバッテリーを充電、電力確保が困難な場所での監視カメラ設置などに活用できます。

・無停電電源供給器

予期せぬ停電などでの機器の故障やデータ消失を防ぐため、バッテリーにより無瞬断で一定時間電力を供給します。

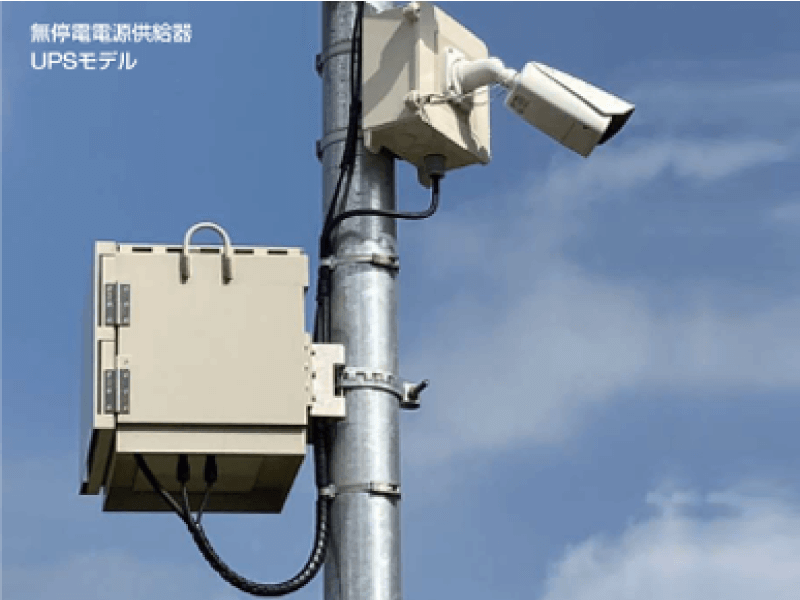

屋外用無停電電源の設置例1
屋外用無停電電源の設置例2
屋外用無停電電源の設置例のサムネイル1
屋外用無停電電源の設置例のサムネイル2

主な特徴

太陽光独立電源供給器

災害などでの停電時も使用可能!

商用電源不要のため停電時も電力供給が可能です!

出力電圧の選択が可能!

様々な負荷へお使いいただけるよう、出力AC100V・DC5V・DC12V・DC24Vをラインナップしています。

蓄電容量の選択が可能!(最大2448Wh)

負荷の消費電力、必要な無日照動作時間に合わせて、蓄電容量(蓄電池数量)の選択が可能です。

国内組立のソーラーパネル

太陽光パネルは国内での組立により、高品質・高信頼性を確保しています。


■電源部の仕様

最大発電定格電力
(太陽光パネル)
150W
最大開放電圧 直流25V
最大入力電流 直流10A
出力電圧 交流100V ±10%
60Hz ±1%
直流5V ±5% 直流12V ±5% 直流24V ±5%
出力容量 30VA 30W
冷却方式 自然空冷
防湿対策 各制御基板に防湿スプレーを塗布
使用環流温度 -20〜60℃
使用環流湿度 30〜90%
筐体寸法(蓄電池1・2個用) 320(H)×322(W)×320(D)
筐体寸法(蓄電池3・4個用) 520(H)×322(W)×320(D)
筐体寸法(蓄電池5・6個用) 710(H)×322(W)×320(D)
無日照動作時間(目安) 最大99時間(4.1日)※負荷消費電力20W、蓄電池6個満充電時

太陽光パネル【52W・100W・150W(専用ボール式架台付属)】より選択可能です。
【選定の目安】各パネルが1日に必要な電力量を発電するために必要な時間(52W⇒12.8h、100W⇒6.6h、150W⇒4.4h)

※負荷消費電力20W、最大発電条件時、日照や設置状況などで変わります。
※データサーバ、医療機器などへの使用はご遠慮ください。


無停電電源供給器

常時インバータ―給電方式 – 無瞬断

信頼性の高い「常時インバータ給電方式」を採用しており、機器に安定した定電圧・定周波数を提供します。商用電源の停電復電切替え時に瞬断が無く、ネットワークカメラやIoTセンサーはもちろん、高い安定性が求められる通信機器などのバックアップにも安心してご利用いただけます。

選べる出力(AC100V、DC12V)

様々な機器のバックアップにお使いいただける出力AC100V仕様(交流出力)に加え、監視カメラ等のバックアップに適した出力DC12 V仕様も用意しています。

過酷な環境に耐える筐体構造

屋外や海岸部などの過酷な環境で実績の有る筐体構造を採用しています


12V38Ahの小型制御弁式鉛畜電池(超長寿命型)1個内蔵⇒期待寿命8〜10年

■仕様

型式 UPS-5030VA UPS-5030W
出力容量 30VA 30W
停電補償時間 約12.3時間(30VA負荷時) 約13時間(30W負荷時)
入力電圧 AC100V ±10%
入力電流 0.7A以下
出力電圧 AC100V DC12V
出力電流 0.3A(MAX) 2.5A(MAX)
停電時出力波形 正弦波
停電時切替時間 無瞬断
使用温度範囲 -10~50℃
筐体寸法 約320(H)×322(W)×320(D)mm

想定される使用場所

屋外用無停電電源の設置例1

監視カメラに!

屋外用無停電電源の設置例2

LED・照明に!

屋外用無停電電源の設置例3

計測器・センサーに!

屋外用無停電電源の設置例1

農園での電源確保や監視に!

屋外用無停電電源の設置例2

loTゲートウェイに!

屋外用無停電電源の設置例3

Wi-Fiに!

設置事例

●照明用屋外無停電電源装置

  • →国内電力施設に設置
  • →構内照明用の屋外無停電電源装置
  • →電力施設自身が万が一停止しても一定時間照明を維持することで、セキュリティや職員避難路の安全を確保
  • →通信設備や空港施設でも実績のある高信頼性の電源装置をベースに、点滅器を内蔵するなどカスタマイズ
  • ◎主な仕様
  • ・入力:単相200Vac、出力:単相100Vac 320VA

    ・長寿命型小型シール鉛バッテリー使用

    ・自動点滅器内蔵

    ・停電時切替時間:15ms以下

    ・ステンレス筐体/高耐候粉体塗装

    ・600H x 300W x 300D(㎜) 約45kg

    屋外用無停電電源の設置例2

    構内照明用屋外無停電電源

    ●トイレ用屋外無停電電源装置

  • →町田市忠生スポーツ公園公衆トイレに設置
  • →トイレ内の照明、自動水栓、暖房便座、非常灯、凍結防止用ヒーターなどに電力供給
  • 無停電原電装置の設置により、停電時でも一定時間電力を供給し、トイレを安心して使用することが可能になります。

  • ◎主な仕様
  • ・入力: AC100V 単相

    ・出力: AC100V 30A(商用受電時) 9A(停電動作時)

    ・停電復電時自動切換

    ・停電時切替時間:15ms以下

    ・蓄電容量: 2.4kWh相当

    ・740H x 430W x 420D(mm) 約140㎏(蓄電池含む)

    ※忠生スポーツ公園: 東京都町田市、2023年開園、広さ約3.6ヘクタール

    忠生スポーツ公園と設置した無停電電源装置

    忠生スポーツ公園と設置した
    無停電電源装置
